Kabely a konektory
Kabely a konektory PATRONUM tvoří páteř každé profesionální instalace kamerového systému. Správná volba přenosového media — ať už UTP Cat.5e/Cat.6, koaxiální kabel RG59/RG6 nebo bezdrátový spoj — přímo určuje výslednou kvalitu obrazu, stabilitu napájení PoE a dlouhodobou spolehlivost systému.
Pro IP kamery s PoE napájením (IEEE 802.3af/at, třída 0–4) je klíčový správný průřez a kategorie UTP kabelu: nedostatečná specifikace způsobuje pokles napětí na lince a nestabilitu zařízení. PATRONUM nabízí kabely certifikované pro přenos dat i PoE napájení v jednom vodiči — ideální pro instalace IP kamer, NVR a síťové prvky.
Kde strukturovaná kabeláž není možná, nastupují bezdrátové spoje s výkonem až jednotky km. Pro analogové a hybridní systémy AHD/TVI/CVI jsou k dispozici koaxiální kabely s odpovídající impedancí 75 Ω. Celý sortiment doplňují konektory, redukce, RJ45 konektory a krimpovací kleště pro terminaci na místě instalace.
Potřebujete pomoct s výběrem kabeláže pro konkrétní projekt? Využijte konfigurátor sestav PATRONUM.
RJ45 konektor CAT5

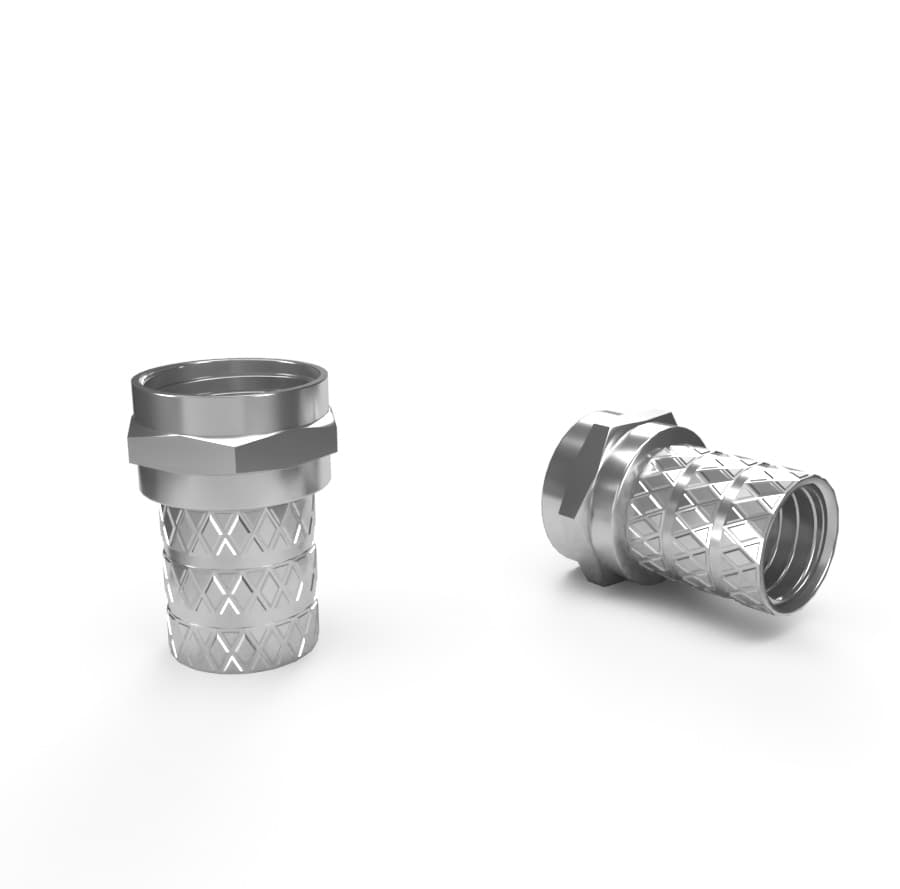

F konektor 5mm
F konektor 6mm
RJ45 konektor CAT6
Spojka CINCH
Redukce BNC/CINCH
Napájecí konektor se svorkovnicí SAMEC
Napájecí konektor se svorkovnicí SAMICE
Redukce CINCH/BNC

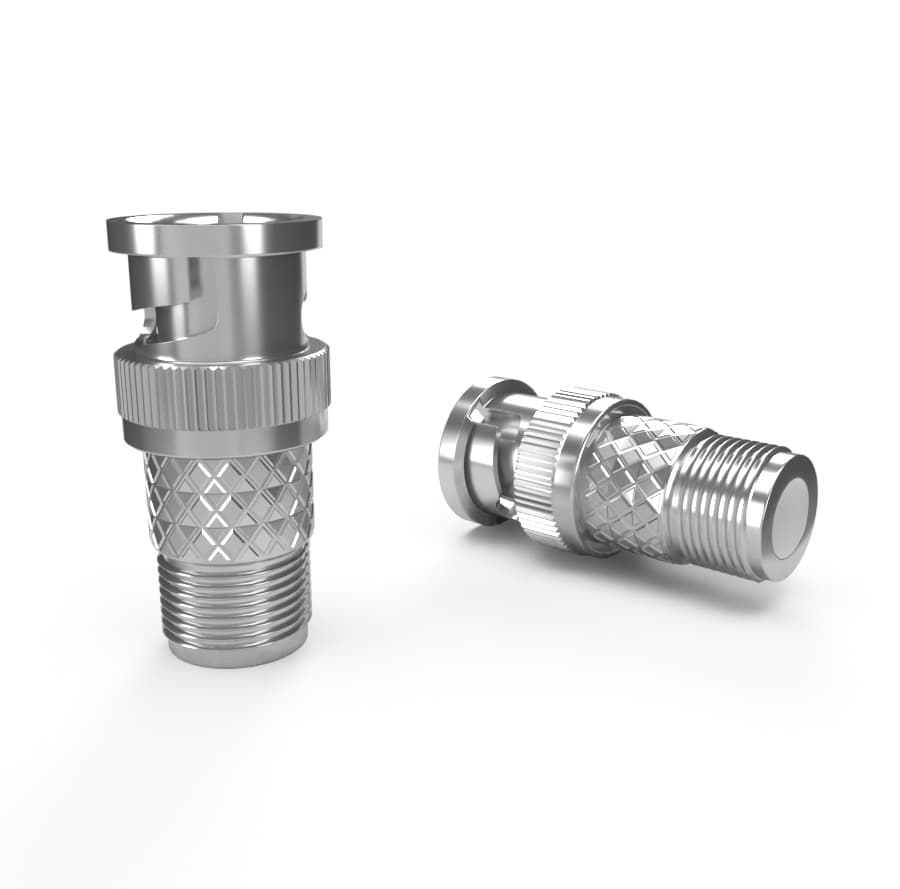

BNC redukce na F

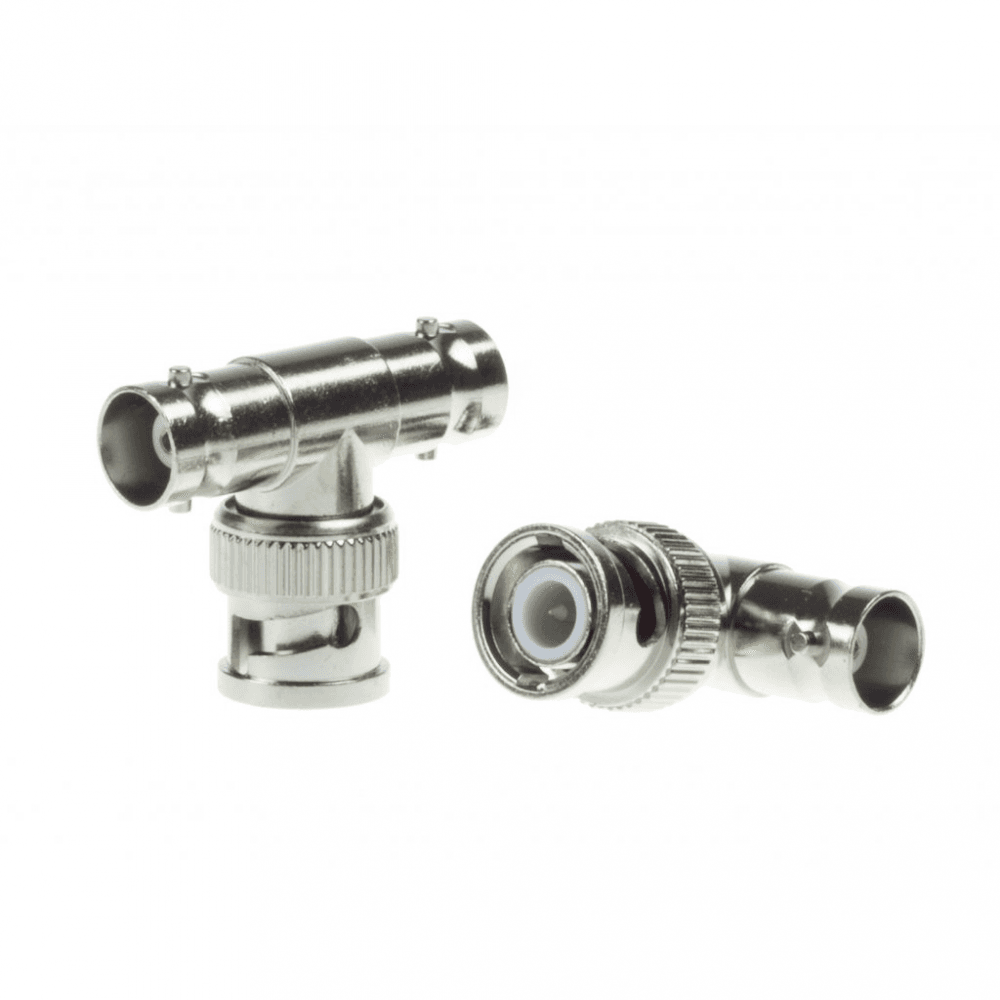

Rozbočovač T BNC
Spojka pro RJ45
Technický průvodce výběrem kabeláže pro kamerové systémy
Výběr správného kabelu není jen otázka délky trasy — rozhoduje o tom, zda kamera dodá obraz v deklarované kvalitě, zda PoE switch bezchybně napájí zařízení a zda systém vydrží bez zásahu roky provozu. Níže rozebíráme klíčové parametry každé kategorie.

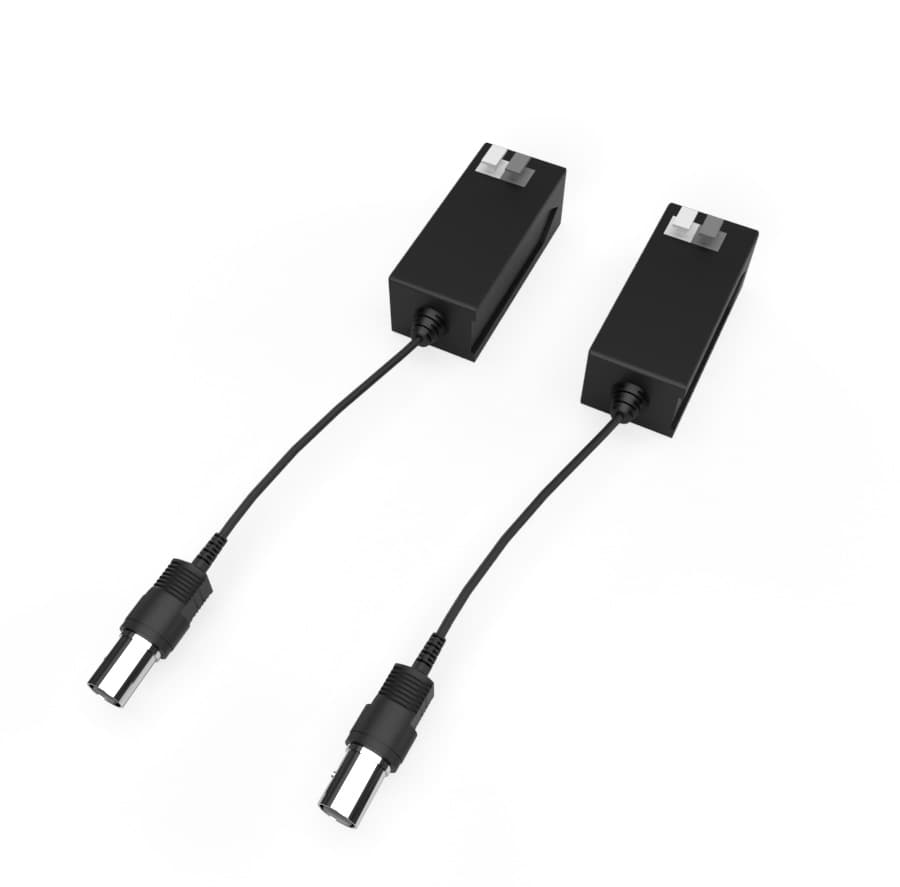

UTP síťové kabely pro IP kamery a PoE

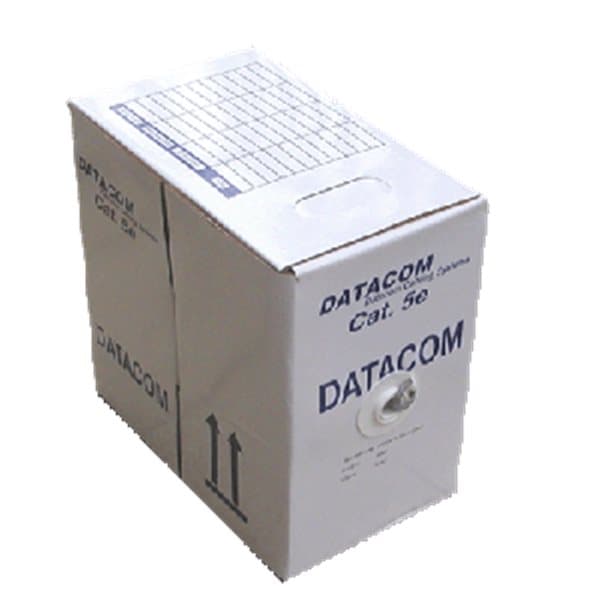

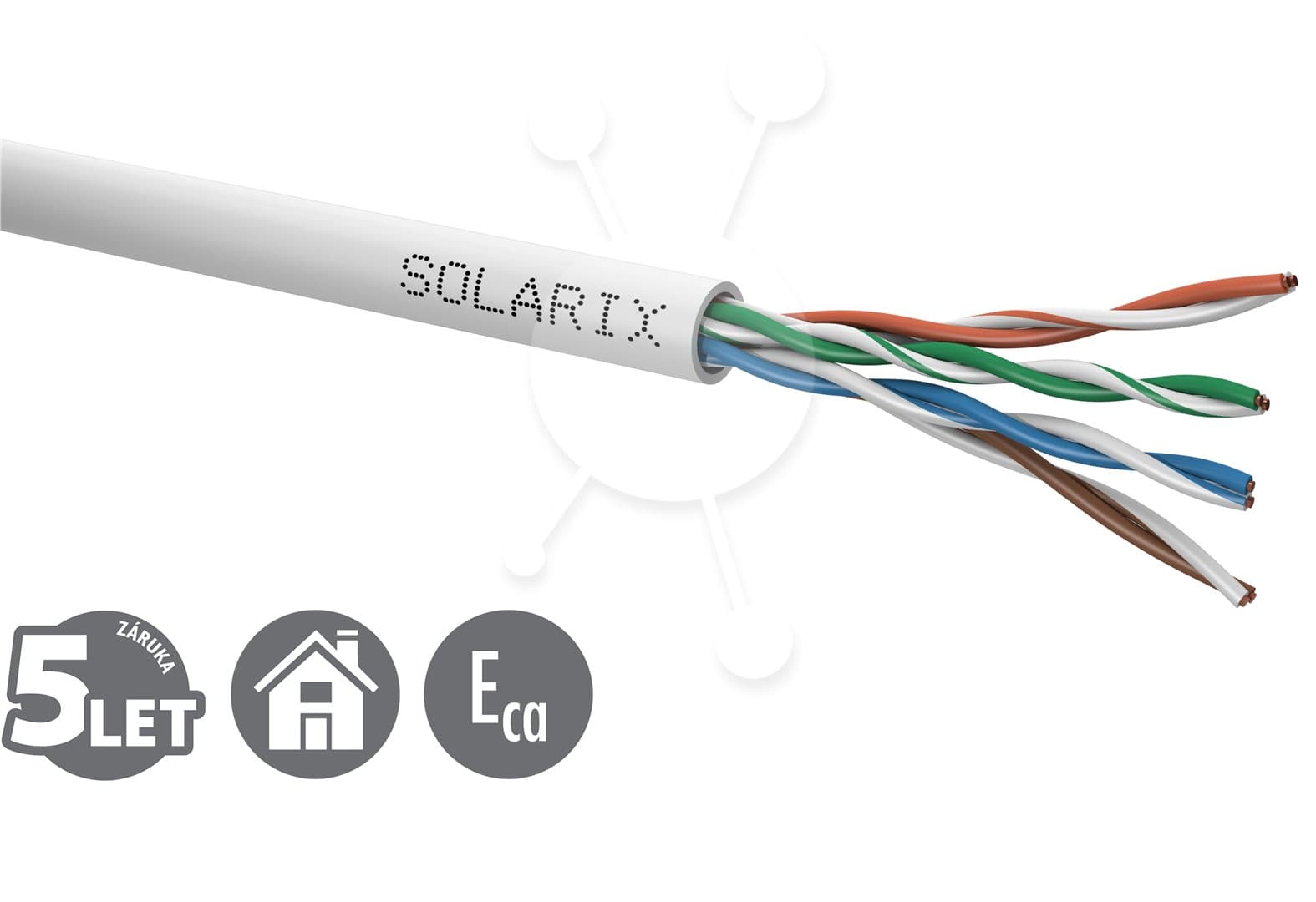

UTP kabely Cat.5e a Cat.6 jsou standardem pro IP kamerové systémy. Pro PoE napájení (IEEE 802.3at, až 30 W) je doporučen průřez vodiče minimálně AWG24 (0,51 mm). Maximální délka segmentu bez aktivního prvku je 100 m — při překročení dochází k útlumu signálu a poklesu napájení. Pro venkovní trasy volte kabely s UV stabilním pláštěm a případně s gelovým vyplněním (outdoor/direct burial).
Patch kabely — propojení v rozvaděči a u NVR
Patch kabely PATRONUM jsou konfekcionovány s lisovanými RJ45 konektory, kategorie Cat.5e a Cat.6, v délkách 0,5–5 m. Používají se pro propojení switche s NVR, PoE injektorem nebo kamerou v dosahu rozvaděče. Kvalita terminace přímo ovlivňuje přenosovou rychlost a odolnost spoje vůči rušení.
Koaxiální kabely AHD/TVI/CVI — analogové a hybridní systémy

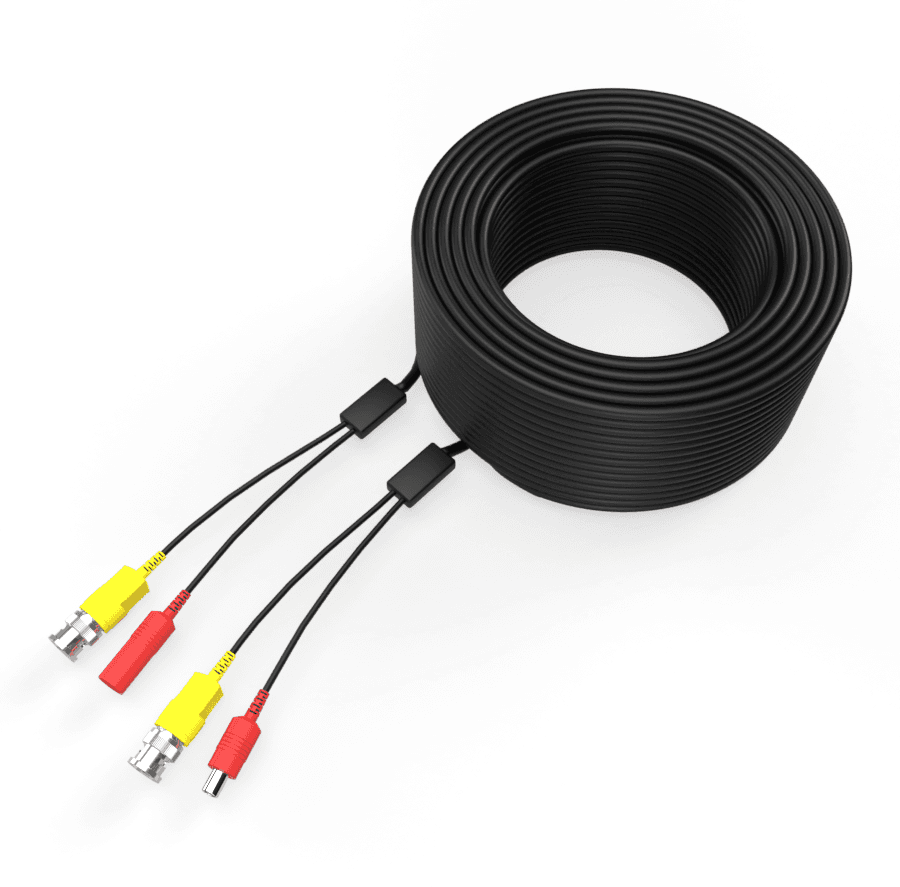

Pro analogové a hybridní HD systémy (AHD, HD-TVI, HD-CVI) se používá koaxiální kabel s impedancí 75 Ω, typicky RG59 nebo RG6. RG6 nabízí nižší útlum na vyšších frekvencích a je vhodný pro delší trasy nebo vyšší rozlišení (4K/8 MP). Kombinovaný kabel s napájecí žílou (tzv. siamský kabel) zjednodušuje instalaci — jeden kabel přenáší obraz i napájení kamery.
Bezdrátové spoje — kdy kabel nevede

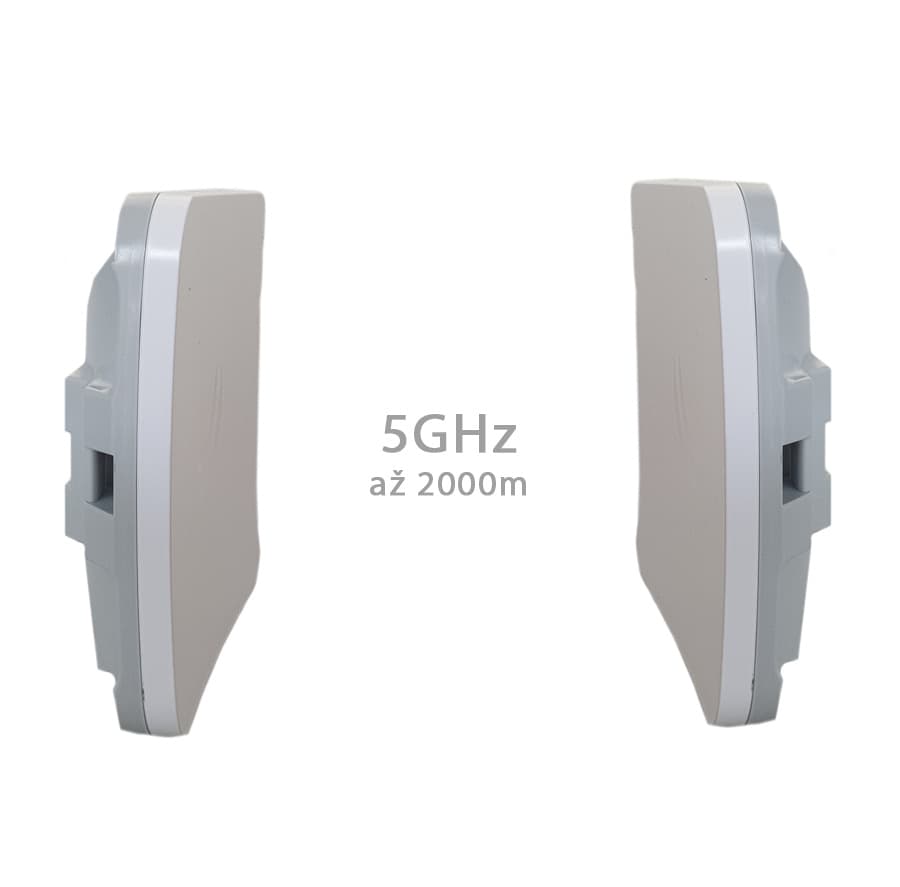

Bezdrátové datové spoje řeší přenos signálu přes překážky, kde fyzická kabeláž není proveditelná nebo ekonomicky výhodná — průmyslové areály, vzdálené objekty, historické budovy. Technologie point-to-point v pásmu 5 GHz dosahují dosahu jednotek kilometrů při propustnosti desítek Mb/s, dostatečné pro více IP kamer současně.
Konektory, RJ45 a krimpovací kleště — terminace v poli
Správná terminace kabelu je stejně důležitá jako výběr kabelu samotného. RJ45 konektory PATRONUM jsou dostupné pro kabely s plným i drátkovým vodičem (solid/stranded). Pro spolehlivou a opakovatelnou terminaci doporučujeme krimpovací kleště s výměnnou čelistí. Konektory a redukce pro koaxiální kabely (BNC, F-konektor) doplňují sortiment pro analogové systémy.
Celé řešení — od kabelu přes kamery až po NVR — najdete v hotových sestavách PATRONUM nebo sestavte vlastní konfiguraci v konfigurátoru systémů.
