Patch kabely

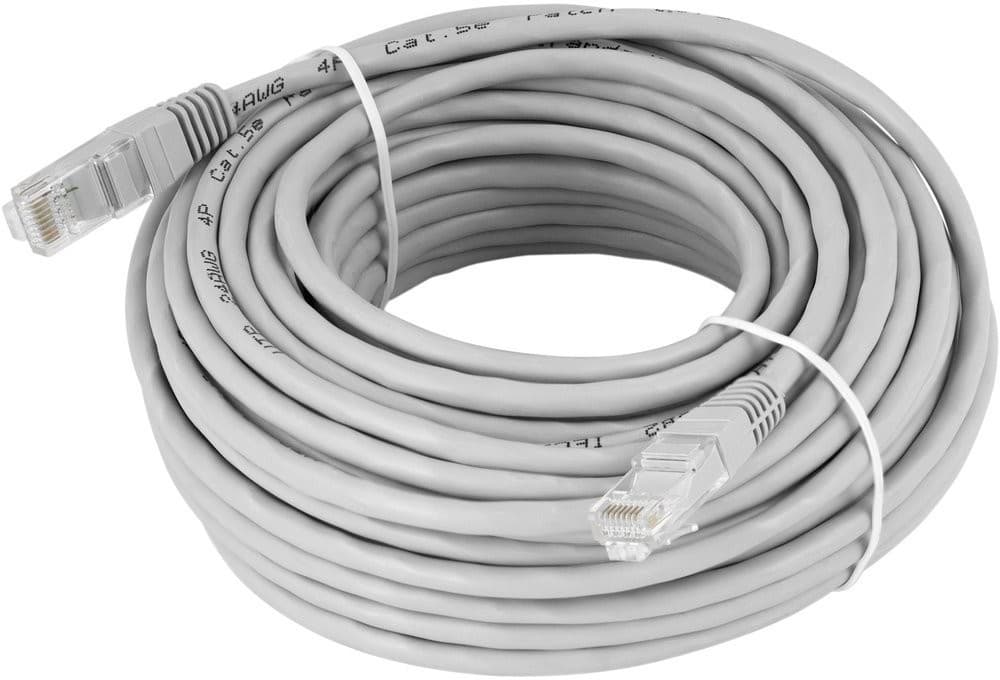

Patch kabely PATRONUM jsou konfekcionované síťové kabely s lisovanými konektory RJ45, navržené pro spolehlivé propojení aktivních prvků v instalacích IP kamerových systémů. Ať už zapojujete IP kamery do PoE switche, nebo propojujete NVR rekordér s datovým rozvaděčem, kvalita patch kabelu přímo ovlivňuje stabilitu přenosu dat i napájení po síti.
Kabely jsou dostupné v kategoriích Cat5e a Cat6, ve standardních délkách pro typické rack a instalační vzdálenosti. Krytí konektorů zajišťuje mechanickou odolnost při opakovaném zapojování — kritické v serverovnách a technických místnostech s vyšší frekvencí rekonfigurace. Pro venkovní rozvody nebo trasy s vyšším rizikem rušení doporučujeme kombinaci s instalačními kabely UTP/FTP a patch panelem.
Správná volba patch kabelu je součást návrhu celé síťové infrastruktury — více najdete v hotových sestavách nebo v konfigurátoru systému.
Patch kabely pro IP kamerové systémy — co rozhoduje o kvalitě?
V profesionálních instalacích IP kamer nestačí zvolit správnou kameru nebo NVR rekordér — stejně důležitá je síťová infrastruktura, která celý systém drží pohromadě. Patch kabel je na první pohled jednoduchá komponenta, ale jeho parametry mají přímý dopad na přenos videa i na funkci Power over Ethernet (PoE).
Kategorie kabelu: Cat5e vs. Cat6
- Cat5e — dostačující pro většinu IP kamer s rozlišením do 4K při krátkých trasách (do 5 m v patch segmentu). Přenosová rychlost 1 Gbps, šířka pásma 100 MHz.
- Cat6 — doporučeno pro instalace s vyšší hustotou kamer, agregační spoje NVR–switch nebo tam, kde je předpoklad budoucího upgradu. Šířka pásma 250 MHz, nižší přeslechy (crosstalk).
PoE a vliv patch kabelu na napájení kamer
Při napájení kamer přes PoE (IEEE 802.3af/at/bt) prochází patch kabelem nejen datový, ale i silový signál. Odpor vodiče a kvalita kontaktu v konektoru RJ45 přímo určují úbytek napětí — zejména u kamer s příkonem nad 15 W (PoE+ třída 4) je volba kabelu Cat6 s kvalitními lisovanými konektory důležitá pro stabilní provoz.
Délky a použití v rozvaděči
Standardní délky 0,5 m, 1 m, 2 m a 3 m pokrývají propojení v 19" racku mezi patch panelem, PoE switchem a NVR. Pro přímé propojení kamery bez patch panelu (např. v menších instalacích) jsou vhodné delší varianty. Doporučujeme dodržet pravidlo: celková délka trasy instalační kabel + patch kabely nesmí přesáhnout 100 m pro spolehlivý provoz Gigabit Ethernetu.
Integrace do kompletní instalace
Patch kabely jsou součástí širšího ekosystému síťové infrastruktury pro kamerové systémy. Společně s instalačními kabely, PoE switchi a NVR rekordéry PATRONUM tvoří certifikovatelnou a servisovatelnou instalaci. Pro návrh optimální sestavy využijte online konfigurátor.
