UTP síťové kabely
UTP síťové kabely PATRONUM tvoří páteř každé spolehlivé IP kamerové infrastruktury. Správná volba kabelu přímo ovlivňuje stabilitu přenosu dat, dosah napájení přes PoE (Power over Ethernet) a celkovou životnost instalace — ať už jde o průmyslový objekt, logistické centrum nebo venkovní perimetr.
Pro profesionální nasazení doporučujeme volit kabely s čistě měděnými vodiči (Cu) odpovídající kategorie Cat5e nebo Cat6, které garantují plný výkon při přenosu PoE třídy 3 (IEEE 802.3at) i třídy 4 (IEEE 802.3bt). Kabely s CCA (hliník pokovený mědí) nejsou pro PoE rozvody vhodné — vykazují vyšší odpor a způsobují napěťový propad na vzdálenějších kamerách.
Venkovní provedení s UV-stabilizovaným pláštěm PE nebo s gelovým těsněním je nezbytné pro trasy vedené fasádou, v zemi nebo kabelovými kanály vystavenými povětrnosti. Pro instalace v náročných průmyslových prostředích zvažte varianty s dvojitým stíněním (F/UTP) eliminujícím elektromagnetické rušení od frekvenčních měničů nebo silových vedení.
Potřebujete poradit s dimenzováním tras nebo výběrem kabelu ke konkrétní sestavě? Využijte náš konfigurátor kamerových systémů nebo prohlédněte hotové sestavy PATRONUM s doporučenou kabeláží.
UTP CAT5e 100m - vnitřní PVC

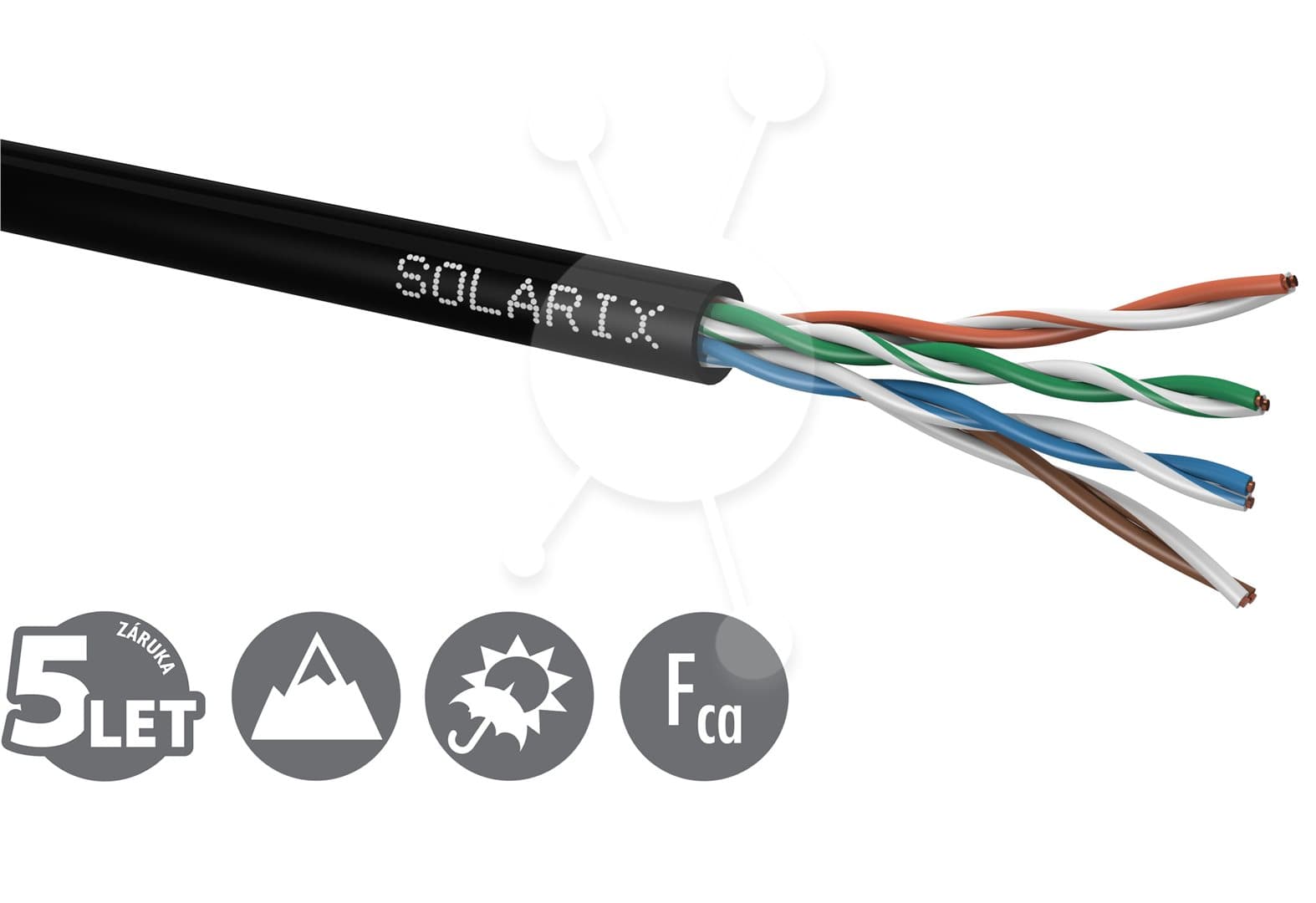

SOLARIX UTP CAT5e 100m - Venkovní PE
UTP CAT5 305m krabice - vnitřní PVC
UTP CAT6 305m krabice - vnitřní PVC

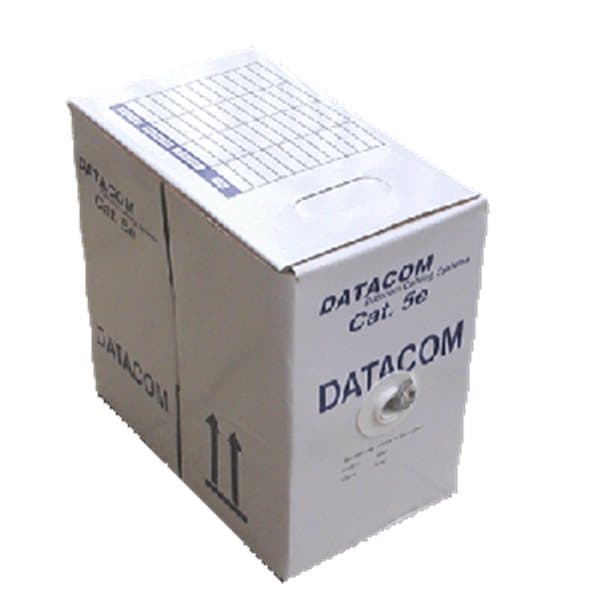

UTP CAT5 305m krabice - venkovní PE
Technický průvodce výběrem UTP kabelu pro IP kamerové systémy
Výběr síťového kabelu není triviální rozhodnutí — zejména v kontextu dlouhodobých venkovních instalací nebo rozsáhlých průmyslových rozvodů. Níže shrnujeme klíčové technické parametry, které by měl každý instalační technik zohlednit před zahájením projektu.
Kategorie kabelu a šířka pásma
- Cat5e (100 MHz) — dostatečné pro kamery s rozlišením až 8 Mpx při standardním H.265 streamu, plná podpora PoE 802.3at (30 W).
- Cat6 (250 MHz) — rezerva pro 4K/8K kamery s duálním streamem, nižší přeslechy (NEXT), vhodné pro trasy nad 80 m nebo sdílené s NVR provozem.
- Cat6A (500 MHz) — pro 10GbE páteřní spoje mezi switchi a NVR servery v rozsáhlých instalacích.
Materiál vodiče: Cu vs. CCA
Jedním z nejčastějších pochybení při budgetových instalacích je záměna plně měděného vodiče za CCA (Copper Clad Aluminium). CCA kabel má přibližně o 40 % vyšší měrný odpor — při 100m trase a PoE zátěži 25 W dochází k napěťovému propadu, který způsobuje nestabilní restart kamer nebo odmítnutí PoE dojednání. PATRONUM doporučuje výhradně kabely s certifikovanými Cu vodiči pro veškeré PoE rozvody.
Vnější vs. vnitřní provedení pláště
- PVC plášť — standardní vnitřní instalace, flexibilní, vhodný do parapetních lišt a podhledů.
- PE plášť (UV-stabilizovaný) — venkovní trasy, fasády, průchody zdí; odolnost vůči UV záření, vlhkosti a teplotním výkyvům od −20 °C do +70 °C.
- Gelový (direct burial) kabel — uložení přímo do země bez chráničky; gel vyplňuje mezikabelový prostor a brání kapilárnímu prostupu vlhkosti.
Stínění a EMC odolnost
V průmyslových provozech s frekvenčními měniči, svářecími agregáty nebo silnoproudými rozvody v blízkosti kabelových tras volte F/UTP (fóliové stínění) nebo SF/UTP (fólie + oplet). Stíněné kabely vyžadují správné uzemnění na jednom konci trasy — při chybném uzemnění na obou koncích vznikají zemní smyčky a přeslechy se paradoxně zhoršují.
Maximální délka trasy a PoE budget
Standard Ethernet definuje limit 100 m pro segment Cat5e/6. Pro PoE aplikace s vyšším odběrem (PTZ kamery, vytápěné kryty) doporučujeme nepřekračovat 80 m aktivní trasy, aby napěťový úbytek na vodiči nepřekročil přípustnou mez PoE standardu. Delší trasy řešte prostřednictvím PoE switchů umístěných blíže ke kamerám nebo médiakonvertory s optickým přenosem.
Kompletní doporučení pro váš projekt — včetně výběru kabelů, switchů a kamer — získáte v našem online konfigurátoru PATRONUM.
