Konektory a redukce
Konektory a redukce PATRONUM — komponenty pro precizní, spolehlivé propojení každého článku kamerové infrastruktury. Ať instalujete IP kamery s PoE napájením, analogové kamery na koaxiálním vedení nebo řešíte přechod mezi různými kabelovými standardy, správný konektor rozhoduje o dlouhodobé stabilitě celého systému.
Nabídka pokrývá BNC konektory pro koaxiální rozvody, RJ45 konektory a field-assembly spojky pro strukturovanou kabeláž Cat5e/Cat6, DC napájecí konektory pro kamery i napájecí zdroje, stejně jako video redukce a převodníky signálu. Každý díl je dimenzován pro profesionální nasazení — odolnost kontaktů, přesnost impedančního přizpůsobení a mechanická robustnost jsou základem, nikoli bonusem.
Při návrhu rozvodů doporučujeme zohlednit typ kabelu, vzdálenost a přenášený signál ještě ve fázi projektu. Konfigurátorem sestav ověříte kompatibilitu komponent, nebo nahlédněte do hotových sestav PATRONUM jako referenčního bodu pro správnou volbu propojovacích dílů.
Chcete sestavit kamerový systém na míru?
Asistent se zeptá na objekt a místa, navrhne kombinaci kamer, rekordér i příslušenství — každou položku schvalujete.
RJ45 konektor CAT5
F konektor 5mm
F konektor 6mm
RJ45 konektor CAT6

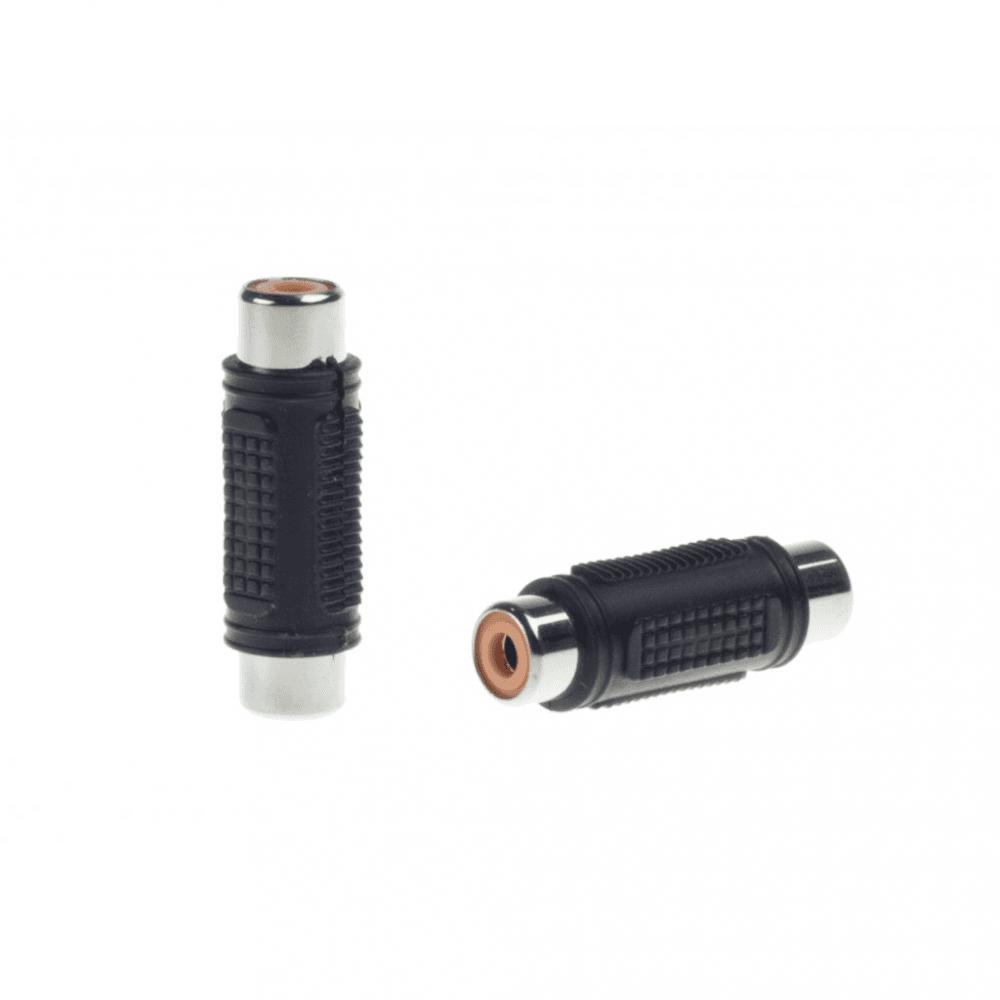

Spojka CINCH

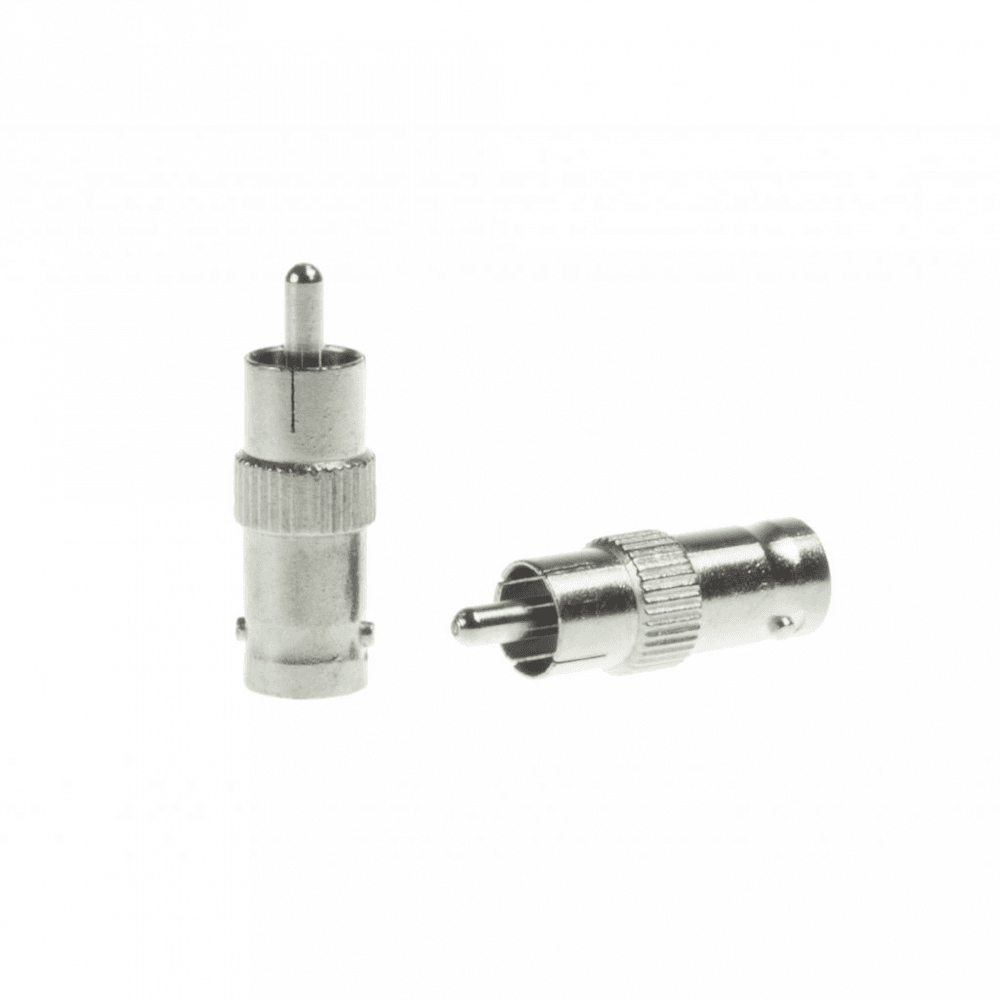

Redukce BNC/CINCH

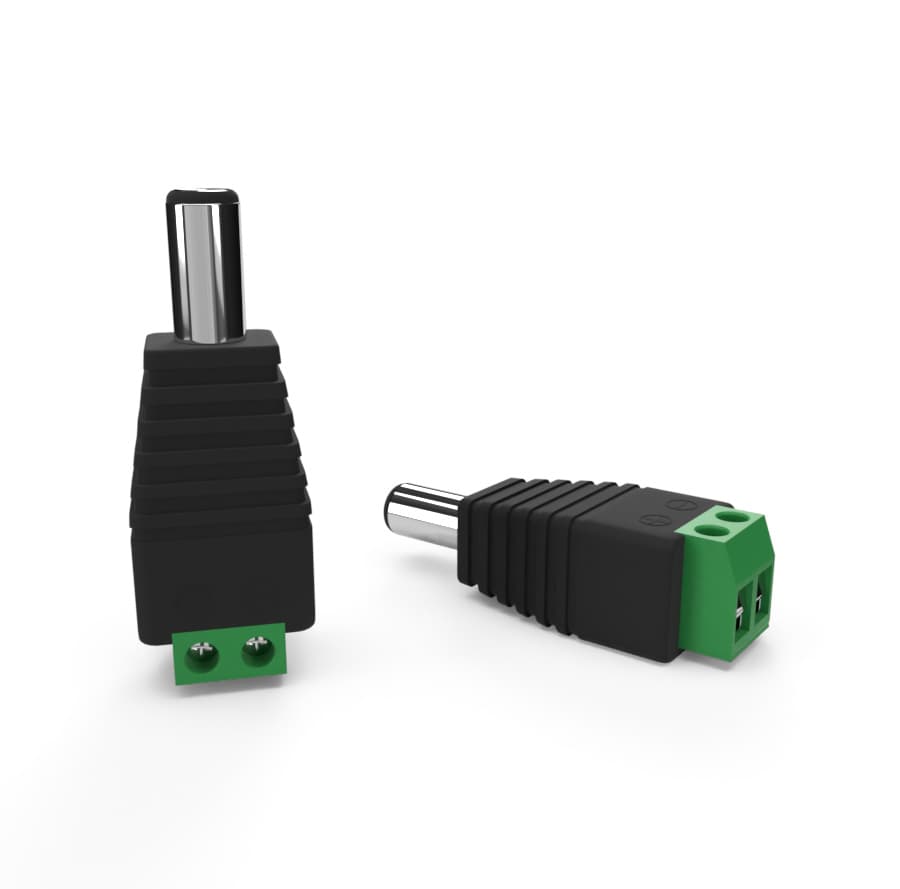

Napájecí konektor se svorkovnicí SAMEC

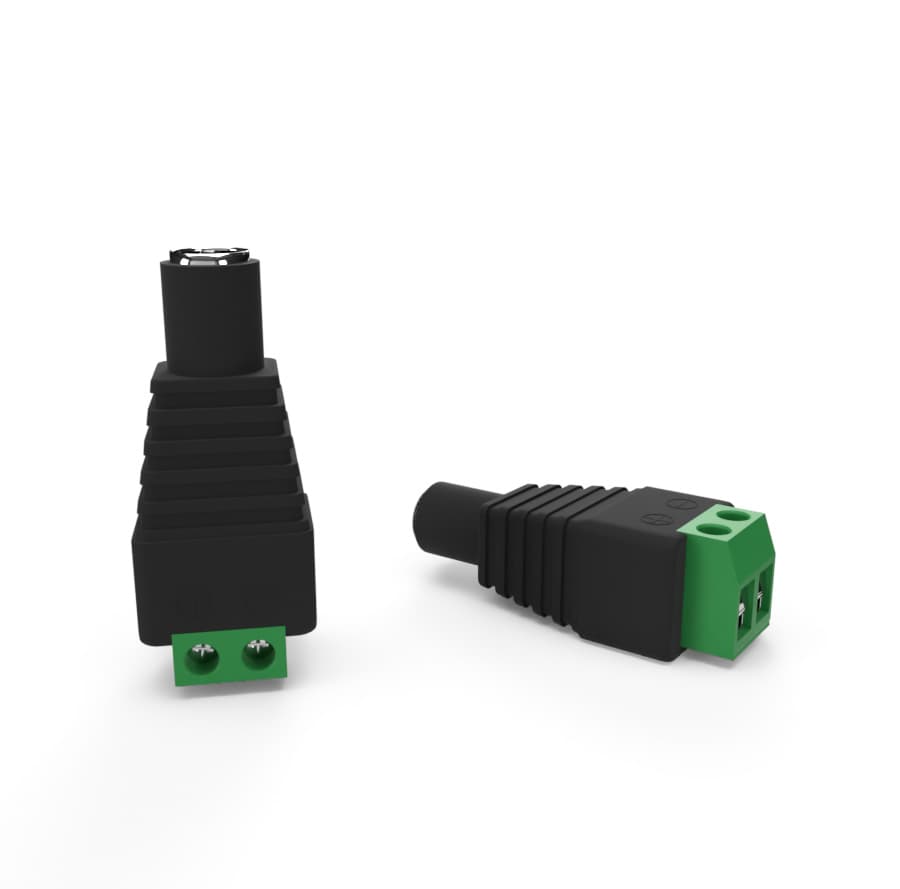

Napájecí konektor se svorkovnicí SAMICE

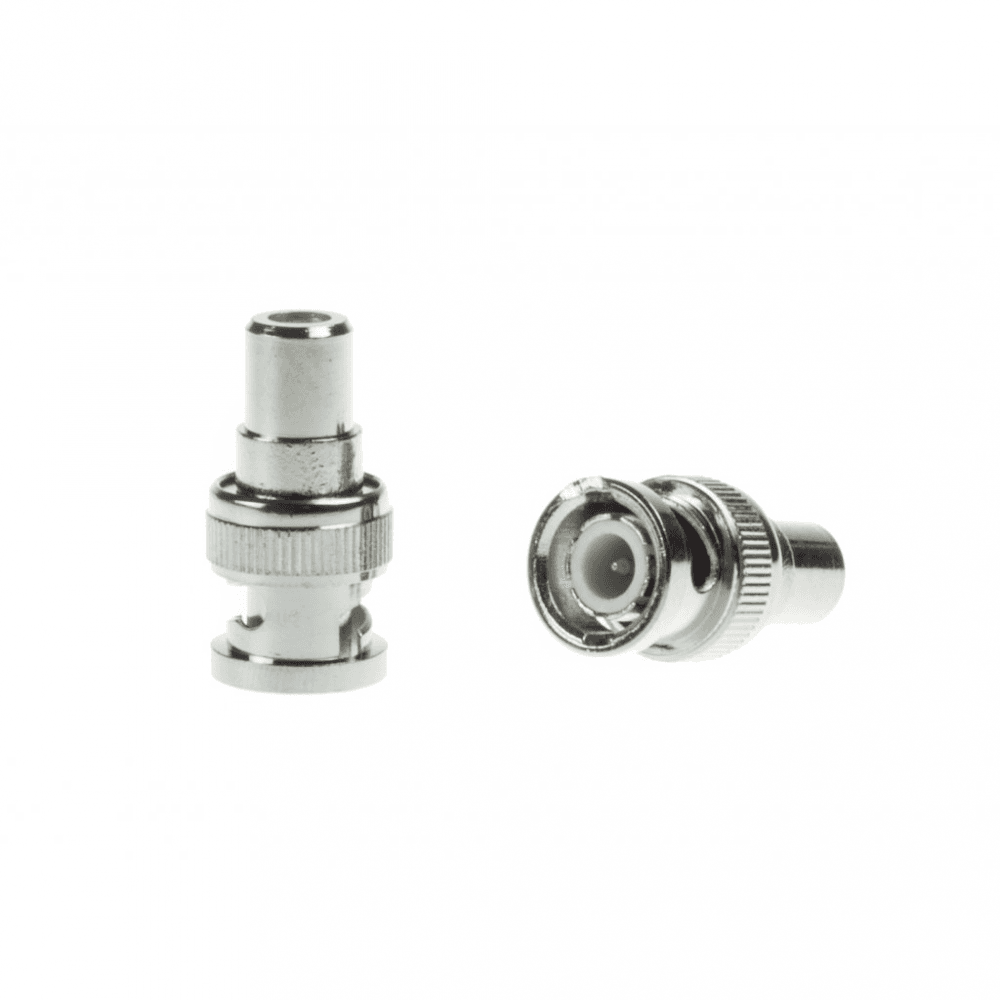

Redukce CINCH/BNC
BNC redukce na F
Rozbočovač T BNC

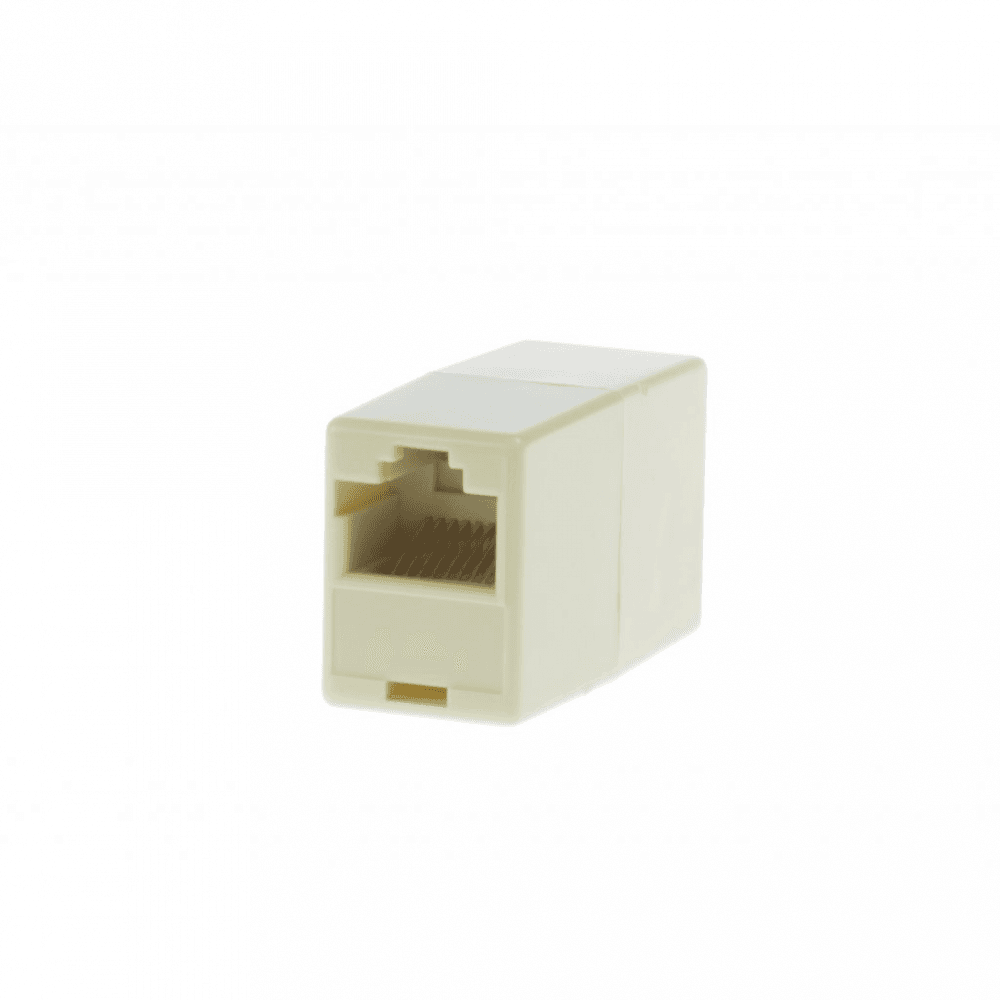

Spojka pro RJ45
Proč záleží na kvalitě konektorů v kamerovém systému
Konektor je nejčastějším místem vzniku rušení, útlumu signálu nebo výpadku napájení — přesto bývá při specifikaci projektu opomíjen. U IP kamerových systémů nekvalitní RJ45 konektor způsobí nestabilní PoE napájení nebo degradaci 100/1000 Mb linkové rychlosti, což se projeví výpadky streamu nebo neschopností kamery udržet H.265 tok v plné kvalitě.
BNC konektory pro koaxiální rozvody
Analogové a HD-over-coax systémy (AHD, TVI, CVI) vyžadují 75Ω impedanční přizpůsobení po celé délce trasy. Lisovací a šroubovací BNC konektory PATRONUM jsou dostupné pro kabely RG59 i RG6 — volba závisí na průřezu a délce vedení. Pro exteriérové trasy doporučujeme konektory s krytím nebo ochrannou manžetou.
RJ45 konektory a spojky pro strukturovanou kabeláž
PoE kamery (IEEE 802.3af/at/bt) přenášejí datový signál i napájecí výkon jediným kabelem. Nekvalitní RJ45 konektor zvyšuje přechodový odpor, což u PoE+ (30 W) nebo PoE++ (60–90 W) zařízení vede k poklesu napětí pod provozní minimum. Používejte konektory odpovídající kategorii kabelu (Cat5e → Cat6A) a vždy ověřte pořadí párů dle T568B.
DC napájecí konektory a rozbočovače
Centralizované napájení kamer přes 12 V DC nebo 24 V AC napájecí zdroje vyžaduje spolehlivé DC konektory 5,5/2,1 mm nebo 5,5/2,5 mm. Záměna průměru středového pinu je častou instalační chybou — vždy ověřte specifikaci kamery i zdroje.
Video redukce a převodníky signálu
Pro přechod mezi koaxiálním a strukturovaným vedením (UTP) slouží video balun konektory, které umožňují přenášet HD-over-coax signál po Cat5e/Cat6 kabeláži až do vzdálenosti stovek metrů. Tato redukce ocení zejména rekonstrukce objektů, kde je stávající UTP kabeláž zachována ze síťové infrastruktury.
Celkový přehled kompatibilních komponent najdete v sekci příslušenství nebo využijte konfigurátor sestav PATRONUM pro sestavení kompletního projektu.
