AHD a koaxiální kabely
AHD a koaxiální kabely PATRONUM tvoří páteř každé spolehlivé analogové nebo hybridní instalace. Koaxiální vedení RG59 a RG6 zajišťuje přenos HD-AHD, TVI a CVI signálu bez rušení na vzdálenosti odpovídající profesionálním požadavkům — typicky 300–500 m při zachování rozlišení až 8 Mpx (4K AHD).

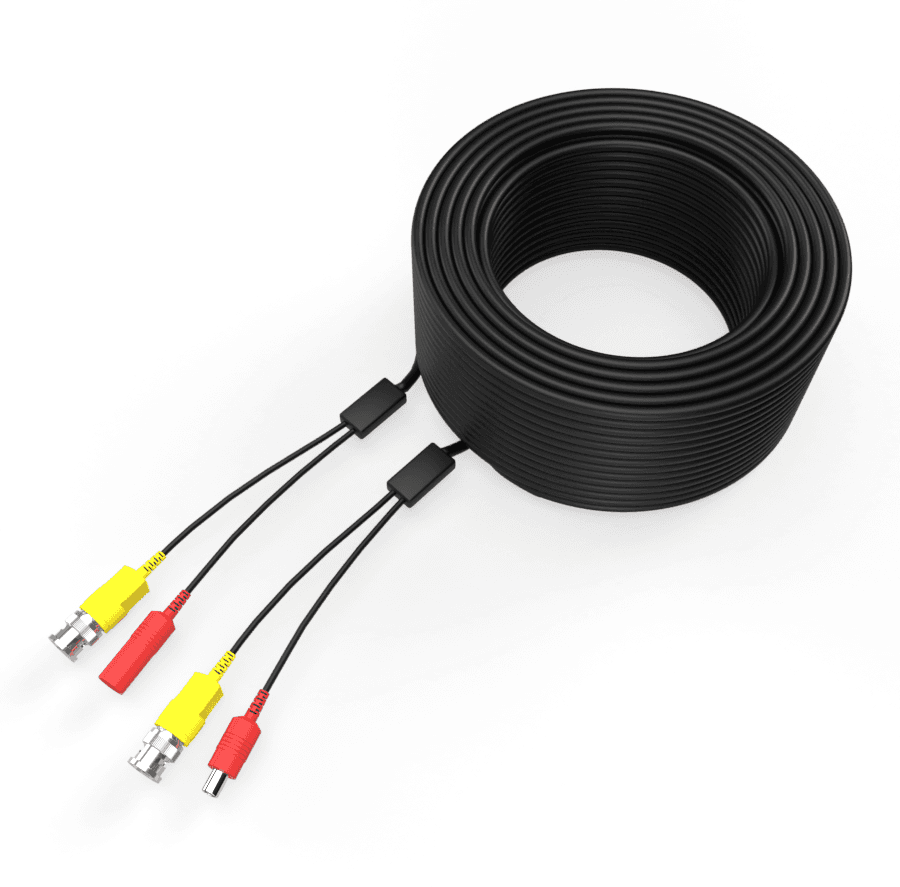

Pro instalační techniky nabízíme koaxiál v metráži i předkonfekcionované kabely s BNC konektory lisovanými nebo stlačenými — vhodné pro rychlé nasazení bez speciálního nářadí. Kabely jsou certifikovány pro pevné uložení do trubek, lišt nebo stropních konstrukcí; odrůdy s outdoor pláštěm PE odolávají UV záření a vlhkosti pro venkovní trasy.
Koaxiální infrastruktura je zpětně kompatibilní s instalovanou analogovou základnou — při přechodu na AHD nebo HD-CVI DVR není nutná rekabeláž objektu. To snižuje celkové náklady projektu a zkracuje dobu montáže. Kombinaci kabelů, konektorů a napájecích rozboček najdete v sekci AHD příslušenství, nebo sestavte celý systém v konfigurátoru PATRONUM.
Technický průvodce výběrem koaxiálního kabelu pro AHD systémy
Výběr správného koaxiálního kabelu není jen otázkou průměru vodiče — klíčové parametry přímo ovlivňují kvalitu obrazu, maximální délku trasy a dlouhodobou spolehlivost instalace.
Impedance a útlum: proč záleží na typu koaxiálu
AHD, TVI i CVI systémy pracují se 75Ω impedancí. Použití kabelu s jiným charakteristickým odporem způsobuje odrazové rušení (ghosting) a degradaci signálu. Kabely RG59 s průřezem středního vodiče 0,59 mm Cu pokryjí standardní instalace do 300 m; pro delší trasy nebo distribuci 4K AHD signálu volte RG6 (0,75 mm Cu) s nižším útlumem na vyšších frekvencích.
Stínění a EMC odolnost
Průmyslová prostředí — výrobní haly, parkoviště, energetická zařízení — generují elektromagnetické rušení. Pro tyto aplikace jsou určeny kabely s dvojitým stíněním (folie + oplet Cu ≥ 95 %), které potlačují interferenci bez nutnosti stínění trubek. Opletová hustota přímo koreluje s hodnotou přeslechů na dlouhých trasách.
Plášť: indoor vs. outdoor provedení
- PVC plášť (indoor) — flexibilní, teplotní rozsah −20 až +70 °C, vhodný pro podhledové a lištové trasy
- PE plášť (outdoor/direct burial) — odolnost vůči UV záření, vlhkosti a mrazům; vhodný pro zemní uložení nebo fasádní vedení
- LSNH/LSZH — nízká emise kouře a halogenu pro chráněné objekty, únikové cesty, technické místnosti
Integrace s hybridními DVR
Koaxiální kabeláž PATRONUM je plně kompatibilní s hybridními rekordéry AHD DVR podporujícími souběžný provoz AHD, TVI, CVI a CVBS kanálů. Stávající RG59 rozvody lze využít pro migraci na vyšší rozlišení — 2, 5 nebo 8 Mpx — bez nutnosti nových kabelových tras. Tím se výrazně snižuje TCO při modernizaci legacy systémů.
Jak dimenzovat kabelovou trasu
Při projektování doporučujeme počítat s rezervou 10–15 % délky kvůli vedení tras, obloukům a budoucím úpravám. Maximální délku vždy ověřujte vůči útlumové charakteristice konkrétního typu kabelu a frekvenčnímu pásmu použitého AHD standardu. Kompletní referenční sestavy PATRONUM obsahují dimenzační doporučení pro typické průmyslové a komerční projekty.
