Sada AHD>UTP převodníků PR-BAL500RJ OUTDOOR

PR-BAL500RJ OUTDOOR — pasivní UTP transceivery pro profesionální AHD instalace

Sada PR-BAL500RJ se skládá ze dvou pasivních balunů v provedení OUTDOOR, určených pro přenos analogového HD videosignálu po strukturované kabeláži. Náhrada koaxiálního vedení za UTP nebo FTP kabel je v praxi jedním z nejčastějších požadavků při modernizaci nebo rozšiřování stávajících kamerových systémů — a právě pro tento scénář je PR-BAL500RJ navržen.

Kompatibilní formáty a přenosové parametry

• Podpora formátů AHD, TVI a CVI — plná kompatibilita s analogovými HD kamerami bez nutnosti aktivního zdroje napájení převodníku
• Přenosová vzdálenost videosignálu až 250 m po kabelu Cat5e/Cat6
• Souběžný přenos napájení kamery po témže páru — eliminuje potřebu samostatného napájecího vedení
• Pasivní konstrukce — žádná externí napájení převodníku, žádné aktivní prvky, minimální nároky na údržbu

Provedení OUTDOOR — kde na tom záleží

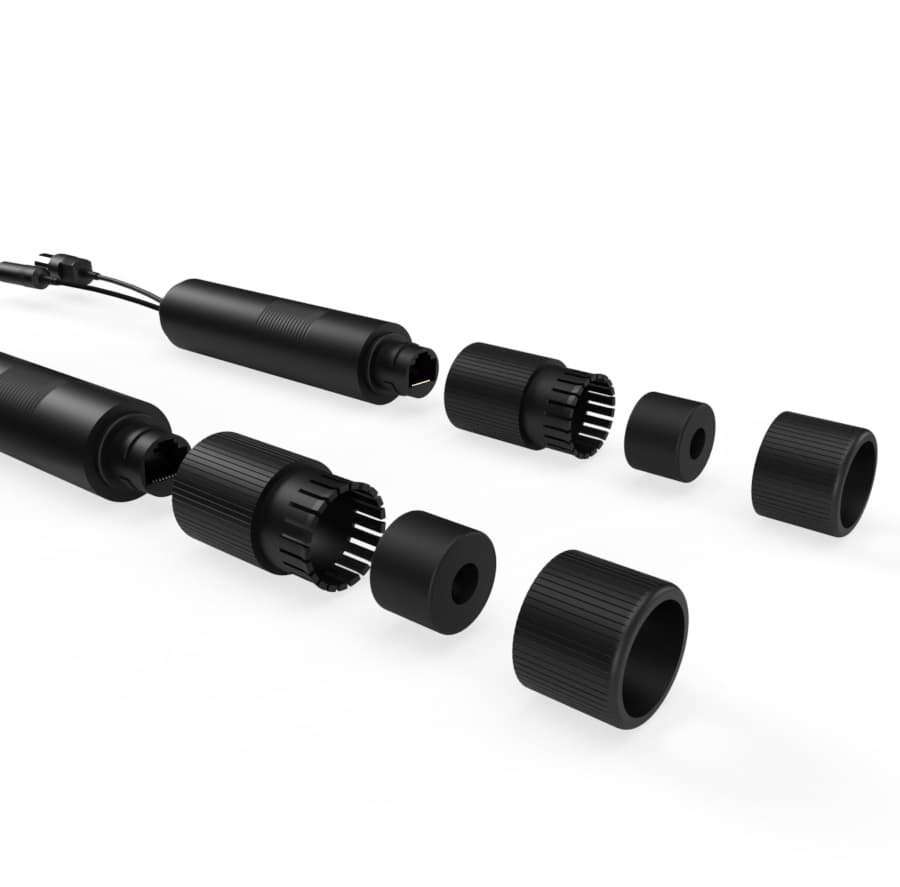

Verze OUTDOOR je primárně určena pro instalace na fasádách, pod přístřešky, v průmyslových halách nebo v prostředích s vyšší vlhkostí a kolísavými teplotami. Konektory a pouzdro jsou konstruovány tak, aby odolaly podmínkám typickým pro venkovní kamerové body — tedy přímému kontaktu s vlhkostí, prachem a mechanickým namáháním při instalaci.

Instalační logika — kdy sáhnout po PR-BAL500RJ

• Existující UTP infrastruktura: Objekty s rozvody strukturované kabeláže (kanceláře, skladové areály, bytové domy) — není nutné táhnout nový koaxiální kabel, využijete volné páry stávajícího rozvodu.
• Nová instalace s nízkonákladovým vedením: Cat5e/Cat6 kabel je výrazně levnější na metr i na pokládku oproti koaxu — v rozsáhlejších projektech se rozdíl na celkových nákladech rychle projeví.
• Obtížně přístupné trasy: Protažení tenkého UTP kabelu přes existující chráničky nebo stávající trubky bývá snazší než realizace koaxiální trasy.

Obsah sady a zapojení

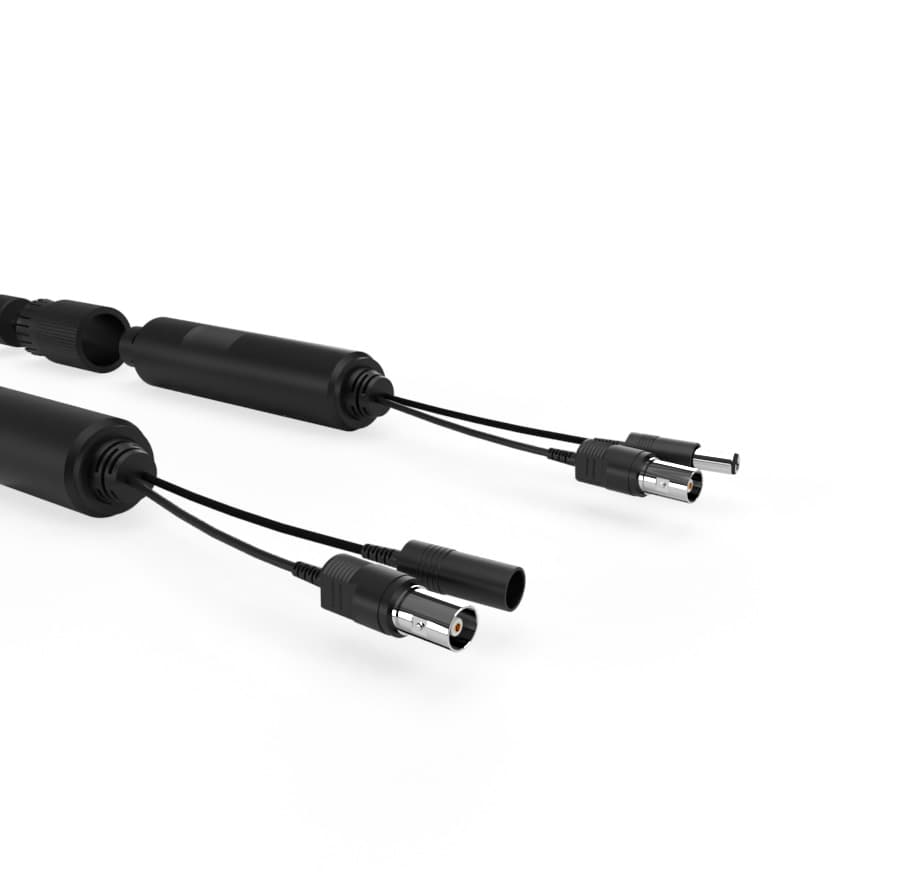

Sada obsahuje dva balunové transceivery — jeden se umísťuje na straně kamery, druhý na straně DVR/rekordéru nebo videorozvaděče. Propojení zajišťuje standardní konektor RJ-45. Připojení ke kameře a k rekordéru probíhá přes BNC konektor, napájení se přivádí samostatným terminálem nebo napájecím konektorem přímo na balon na straně kamery. Pasivní design nevyžaduje žádnou konfiguraci — instalace je přímočará i pro méně zkušené techniky.

Pozice v systému PATRONUM

PR-BAL500RJ je příslušenství plně kompatibilní s kamerovými sestavami PATRONUM využívajícími AHD technologii. Pro instalace, kde je UTP rozvod primárním médiem, představuje tato sada standardní komponent každé profesionálně realizované instalace — spolehlivý, pasivní, bez provozních nákladů.
