Proč záleží na kvalitě konektorů v kamerovém systému

Konektor je nejčastějším místem vzniku rušení, útlumu signálu nebo výpadku napájení — přesto bývá při specifikaci projektu opomíjen. U IP kamerových systémů nekvalitní RJ45 konektor způsobí nestabilní PoE napájení nebo degradaci 100/1000 Mb linkové rychlosti, což se projeví výpadky streamu nebo neschopností kamery udržet H.265 tok v plné kvalitě.

BNC konektory pro koaxiální rozvody

Analogové a HD-over-coax systémy (AHD, TVI, CVI) vyžadují 75Ω impedanční přizpůsobení po celé délce trasy. Lisovací a šroubovací BNC konektory PATRONUM jsou dostupné pro kabely RG59 i RG6 — volba závisí na průřezu a délce vedení. Pro exteriérové trasy doporučujeme konektory s krytím nebo ochrannou manžetou.

RJ45 konektory a spojky pro strukturovanou kabeláž

PoE kamery (IEEE 802.3af/at/bt) přenášejí datový signál i napájecí výkon jediným kabelem. Nekvalitní RJ45 konektor zvyšuje přechodový odpor, což u PoE+ (30 W) nebo PoE++ (60–90 W) zařízení vede k poklesu napětí pod provozní minimum. Používejte konektory odpovídající kategorii kabelu (Cat5e → Cat6A) a vždy ověřte pořadí párů dle T568B.

DC napájecí konektory a rozbočovače

Centralizované napájení kamer přes 12 V DC nebo 24 V AC napájecí zdroje vyžaduje spolehlivé DC konektory 5,5/2,1 mm nebo 5,5/2,5 mm. Záměna průměru středového pinu je častou instalační chybou — vždy ověřte specifikaci kamery i zdroje.

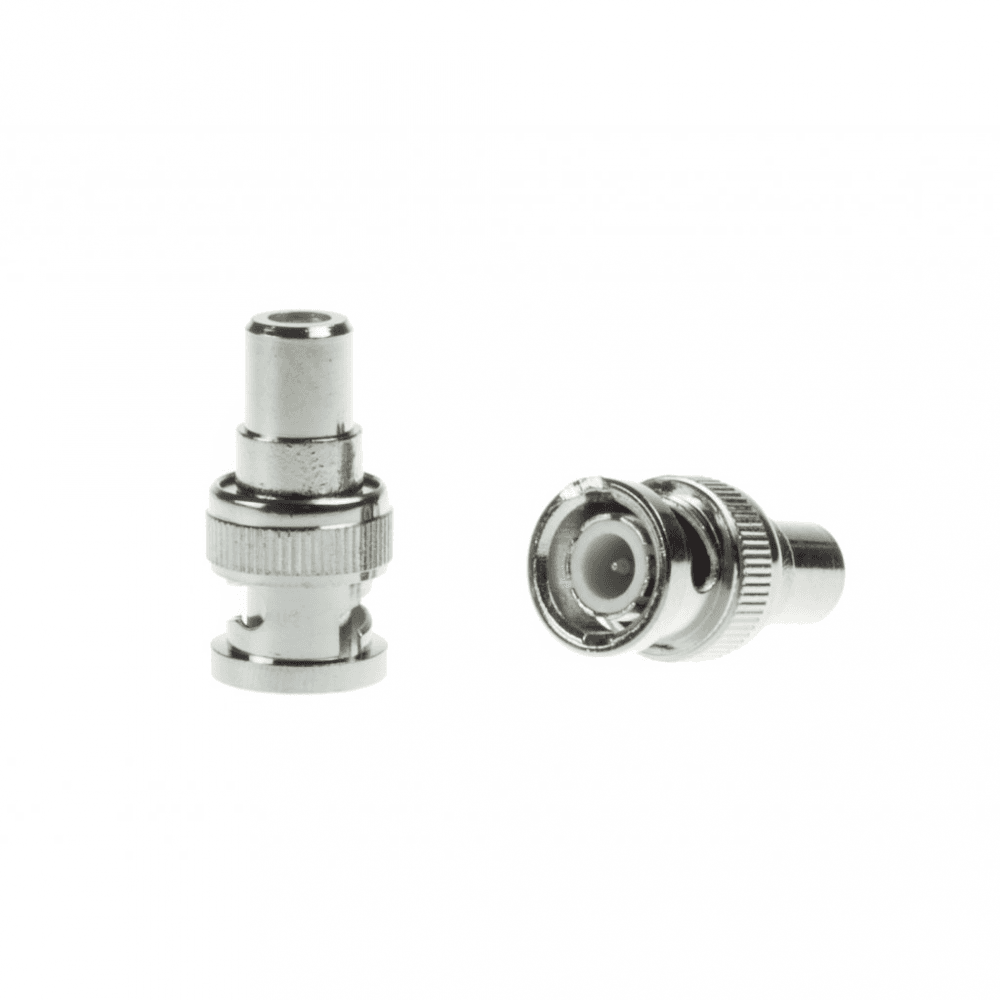

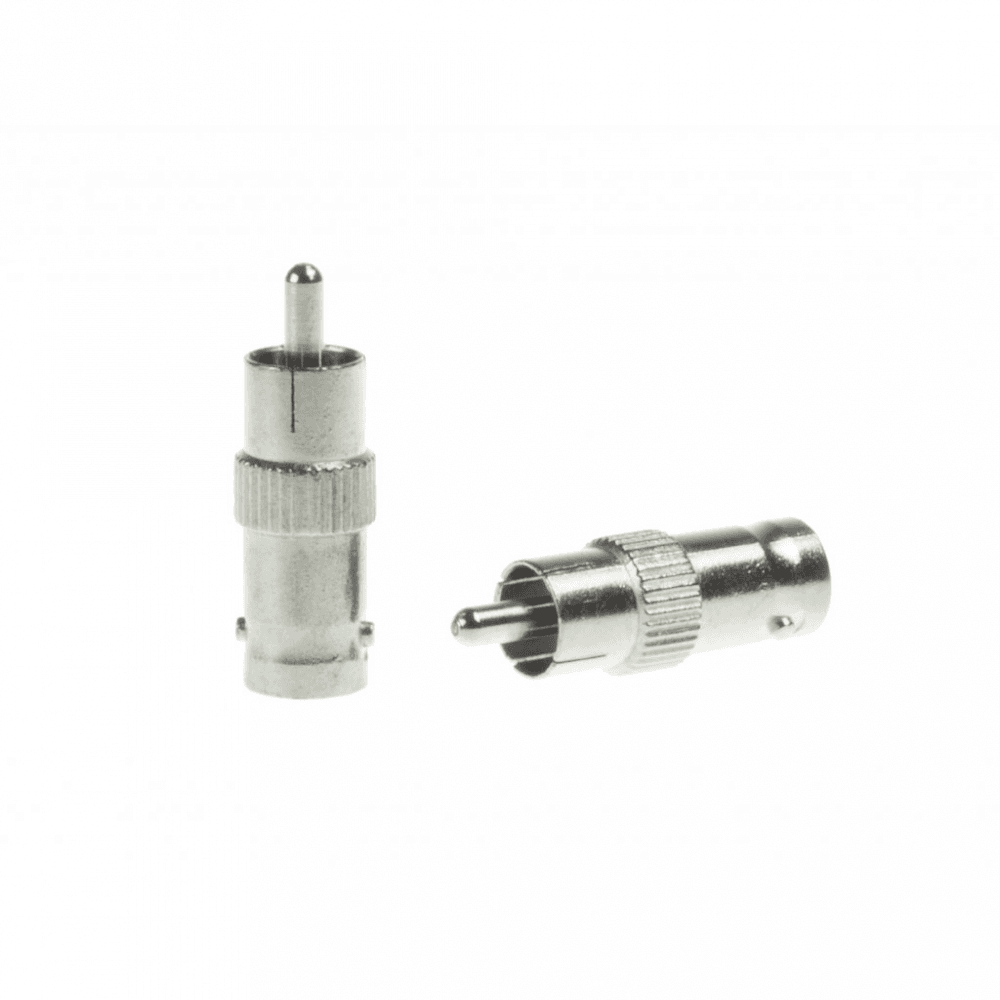

Video redukce a převodníky signálu

Pro přechod mezi koaxiálním a strukturovaným vedením (UTP) slouží video balun konektory, které umožňují přenášet HD-over-coax signál po Cat5e/Cat6 kabeláži až do vzdálenosti stovek metrů. Tato redukce ocení zejména rekonstrukce objektů, kde je stávající UTP kabeláž zachována ze síťové infrastruktury.

Celkový přehled kompatibilních komponent najdete v sekci příslušenství nebo využijte konfigurátor sestav PATRONUM pro sestavení kompletního projektu.
